水力旋流器的安裝方法及工作流程

水力旋流器是用于分離去除污水中較重的粗顆粒泥砂等物質的設備。有時也用于泥漿脫水。分壓力式和重力式兩種，常采用圓形柱體構筑物或金屬管制作。

生產實踐中，水力旋流器的安裝方式有四種：正裝、倒裝、斜裝和平裝。

旋流器正裝

旋流器的軸線垂直于水平線、溢流口在上，沉沙口在下。分級、脫泥、濃縮、澄清和洗滌作業的旋流器多用正裝，特別是單臺的旋流器。

旋流器倒裝

旋流器的軸線也垂直于水平線，但溢流口在下，沉沙口在上，同正裝正好相反。選別作業中的重介質旋流器有時采用倒裝。

旋流器斜裝

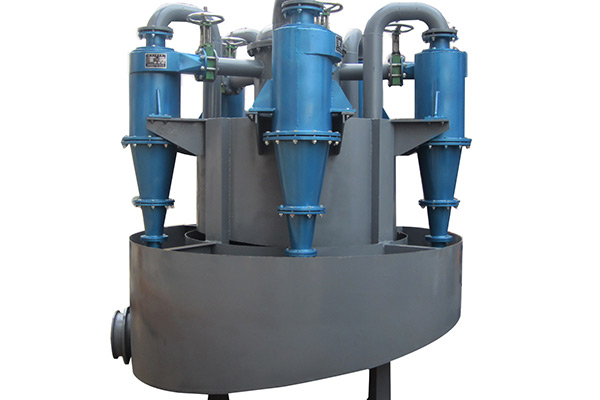

旋流器軸線同水平線成一角度。多臺成組配置的旋流器或選別用的重介質旋流器多采用斜裝。

旋流器平裝

旋流器軸線同水平線相平行，應用較少，只有處理纖維狀漿體帶有螺旋排礦裝置的旋流器采用平裝，油水分離旋流器多用平裝。

水力旋流器是由上部筒體和下部錐體兩大部分組成的非運動型分離設備，其分離原理是離心沉降。當待分離的料漿（非均相固液混合物）以一定的壓力從旋流器周邊進入旋流器后被迫作回轉運動。由于其受到的離心力、向心浮力、流體曳力等大小不同，料漿中的固體粗顆?？朔ψ枇ο蚱鞅谶\(yùn)動，并在自身重力的共同作用下，沿器壁螺旋向下運動，細而小的顆粒及大部分水則因所受的離心力小，未及靠近器壁即隨料漿做回轉運動。在后續給料的推動下，顆粒粒徑由中心向器壁越來越大，形成分層排列。隨著料漿從旋流器的柱體部分流向錐體部分，流動斷面越來越小，在外層料漿收縮壓迫之下，含有大量細小顆粒的內層料漿不得不改變方向，轉而向上運動，形成內旋流，自溢流管排出，成為溢流，而粗大顆粒則繼續沿器壁螺旋向下運動，形成外旋流，最終由底流口排出，成為沉砂。從而達到分離分級的目的。
